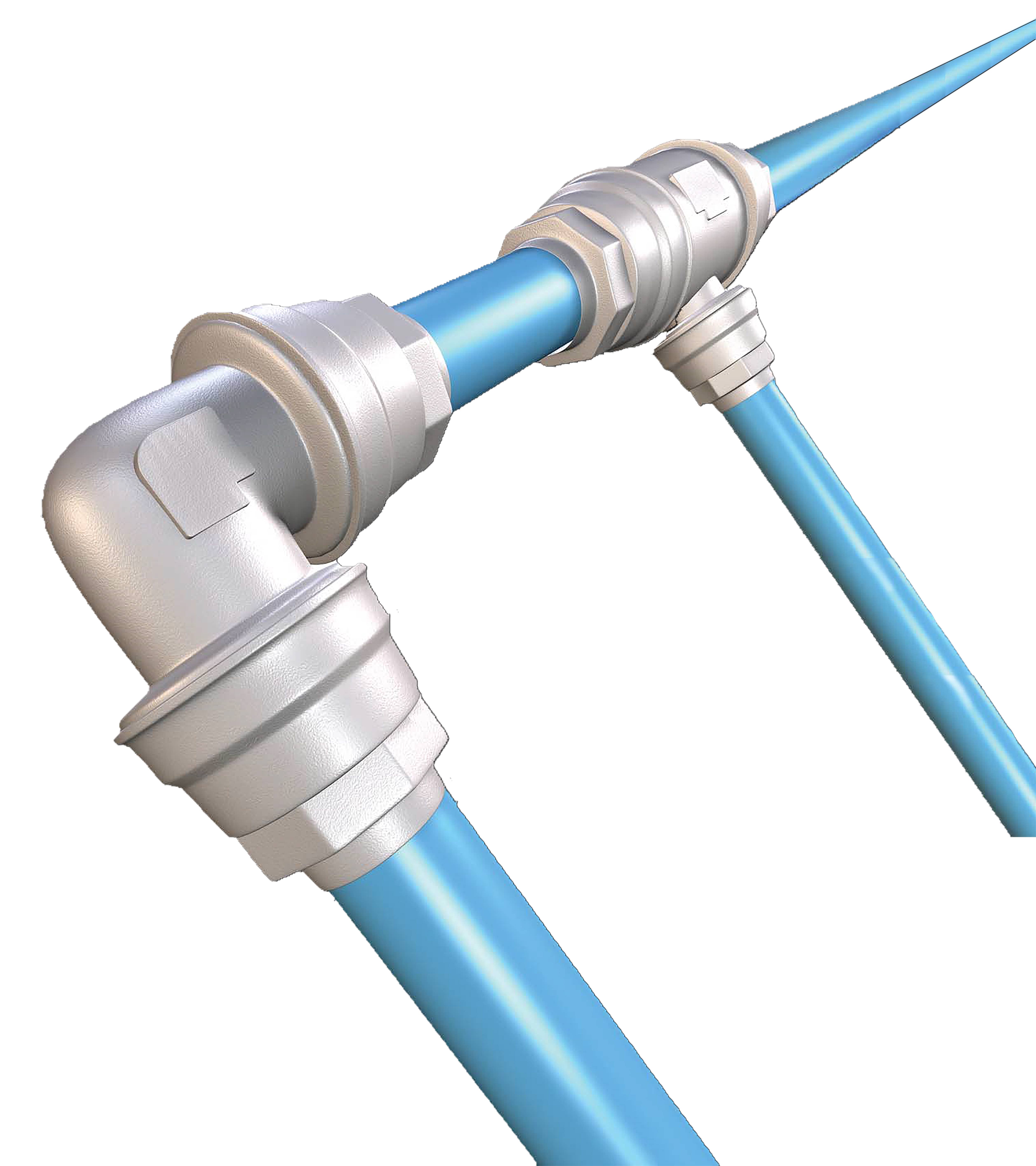

O novo sistema de tubulação da Ingersoll Rand, o SimplAir, usa tubos em alumínio resistente a ambiente marinho para distribuir, de maneira eficaz e sem vazamentos, o fornecimento de ar comprimido de alto fluxo e outros gases inertes, além de também suportar sistemas de vácuo. Para menor custo, maior desempenho, fácil instalação e menor manutenção do que os sistemas com materiais concorrentes, o sistema de tubulação Simplair é a melhor escolha.
• Sistema completo de metal — mais seguro e confiável do que plástico
• Alto Acoplamento de encaixe do cano — aumenta a integridade estrutural
• Resistente à corrosão — minimiza turbulência e perda de pressão
• Cano com Material reciclável — o alumínio do cano pode ser reciclado
• Leve e fácil de manusear — até 90% mais leve do que tubulação de aço
• Fácil de instalar/modificar — para configurações e modificações mais rápidas e simples
DIMINUI O CUSTO DE PROPRIEDADE
A elevada qualidade e a construção em alumínio resistente a ambiente marinho do sistema de tubulação Simplair® resulta em economia em todos os estágios de propriedade. Significativamente mais leve que os sistemas em aço da concorrência, o Simplair® é a escolha mais econômica no momento de compra. Os encaixes de fácil conexão combinados com a tubulação leve sem a necessidade de ferramentas caras ou técnicos de instalação treinados resultam em uma a montagem mais rápida e econômica. Os tubos do sistema Simplair® são mais resistentes que o plástico e menos propensos à corrosão que o aço, além de reduzirem a necessidade de manutenção de rotina e diminuirem a probabilidade de reparos inesperados por terem encaixes livres de vazamento. Estes recursos combinados resultam em um design superior de tubulação que aumenta a eficiência do sistema garantindo o menor custo total de propriedade.
MINIMIZA CONTAMINAÇÃO E TURBULÊNCIA
Um sistema de tubulação com superfícies internas mais limpas ajuda a promover o fluxo laminar do fluido de maneira suave , reduzindo a turbulência e as perdas de pressão associadas. A construção em alumínio resistente a ambiente marinho do sistema Simplair® oferece uma resistência à corrosão superior resultando em superfícies tubulares internas livres de contaminação baseada em oxidação que pode ocorrer nos sistemas de aço — contaminação que não só pode causar turbulência e perda de pressão, mas também problemas se alguns resíduos derivados da corrosão penetrarem em equipamentos sensíveis.
OFERECE SOLUÇÕES PARA PRATICAMENTE TUDO
A tubulação Simplair® está disponível numa ampla variedade de de diâmetro externo, de 20 mm a 220 mm (de 3/4" a 8"), que cobre praticamente todas as aplicações. Os encaixes de fácil instalação, alta qualidade e totalidade em metal, permitem aos usuários criar e construir seus próprios sistemas sem ser necessário recorrer a técnicos de instalação profissionais.
Especificação do Modelo
SIMPLAIR
CANO DE 14 MM – 63 MM (1/2" – 2-1/2")
CANO DE 70 MM – 273 MM (2-3/4" – 10")
Pressão máxima de trabalho
220 PSI (15 BAR)
220 psi (15 BAR)
Temperatura máxima de trabalho
-20°C – 80°C (-4 °F – 176 °F) (100% de trabalho)
-20°C – 80°C (-4°F – 176°F) (100% de trabalho)
Material de tubulação
Alumínio, 6063-T5 (grau marinho)
Alumínio, 6063-T5 (grau marinho)
Peso de tubulação
3/4" 20 mm (0,159 lb/pés) 1", 25 mm (0,202 lb/pés) 1-1/4", 32 mm (0,262 lb/pés) 1-1/2", 40 mm (0,331 lb/pés) 2", 50 mm (0,592 lb/pés) 2-1/2", 63 mm (0,623 lb/pés)
2-3/4", 70 mm (0,86 lb/pés) 3-1/2", 90 mm (1,04 lb/pés) 4-1/2", 115 mm (1,15 lb/pés) 6, 168 mm (3,12 lb/pés) 8", 220 mm (4,95 lb/pés)
Vedações padronizadas
(-20°C – 80°C/-4°F – 176°F) Borracha nitrílica
(-20°C – 80°C/-4°F – 176°F) Borracha nitrílica
Vedações de alta temperatura
N/A
(-20°C – 148,9°C/-4°F – 300°F) Fluoroeslastômero
Encaixes
Latão niquelado
Alumínio, B-26, 356-T6
Arruela de aperto
Inox AISI 304
N/A
Acoplamentos
N/A
Ferro dúctil, galvanizada, grau 65-45-12
Padrões e aprovações
Tubulação ASME B31.3 com processo registrado para CRN em todas as províncias/territórios
Tubulação de energia ASME B31.1 registrado para CRN em todas as províncias/territórios
